TPH 62 Cephe

Bunlar, TP 62 ve SG 62 sistemlerinin birleştirilmesiyle oluşturulan karma sistemlerdir. TPH 62 sisteminde presör-kapak ikilisi yatay derzlerde korunur; cam ise düşey kenarlarında klipsler ve U profil ile sabitlenir. TPV 62 sisteminde ise tam tersi gerçekleşir: presör ve kapak dikey olarak yerleştirilir, camların yatay kenarları ise klipsler ve U profil aracılığıyla taşıyıcı profillere sabitlenir.

Teklif iste Özellikler Sistem teknik bilgileri Sistem galerisi

Özellikler

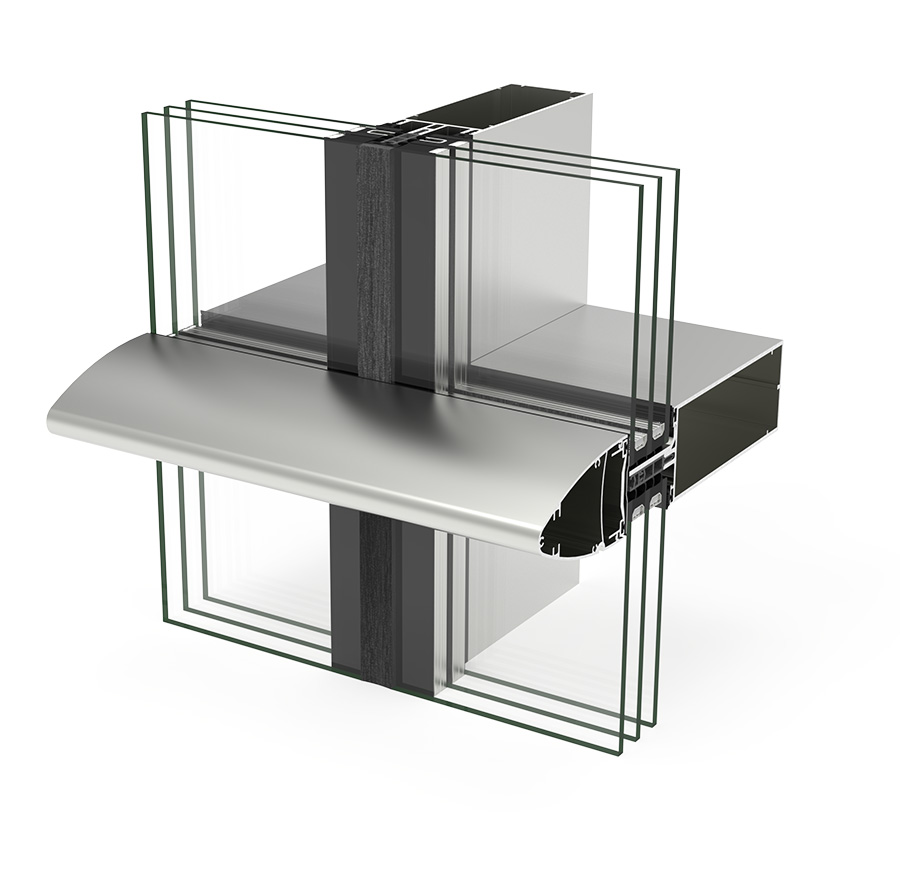

Yatay kapaklı ve klipsler ile U profil üzerinden düşey sabitlemeli karma sistem

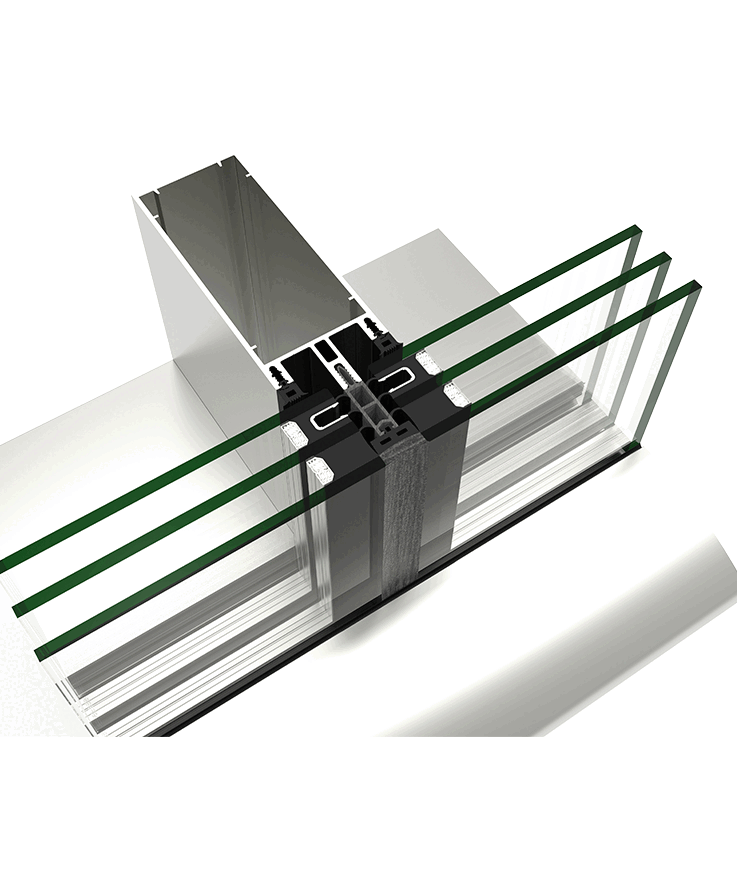

Bunlar, TP 62 ve SG 62 sistemlerinin birleştirilmesiyle oluşturulan karma sistemlerdir. TPH 62 sisteminde presör-kapak ikilisi yatay derzlerde korunur; cam ise düşey kenarlarında klipsler ve U profil ile sabitlenir. TPV 62 sisteminde ise tam tersi gerçekleşir: presör ve kapak dikey olarak yerleştirilir, camların yatay kenarları ise klipsler ve U profil aracılığıyla taşıyıcı profillere sabitlenir.

CephelerTPH 62 Cephe

ÖzelliklerUcw ≥ 0,6 W/m²K

AEVAE / RE1500

Sistem detayları62 mm görünür kesit

Sistem teknik bilgileri

Sistem teknik bilgileri

Özellikler

Isı geçirgenliği: Ucw ≥ 0,6 W/m²K

Hava geçirgenliği: Sınıf AE

Su sızdırmazlığı: Sınıf RE1500

Rüzgâr dayanımı: UYGUN

Darbe dayanımı: I5 / E5

Referans testi: 4,12 x 4,32 m

Sistem detayları

Cam kalınlığı: Maks. 64 mm / Min. 6 mm (daha büyük kalınlıklar için danışınız)

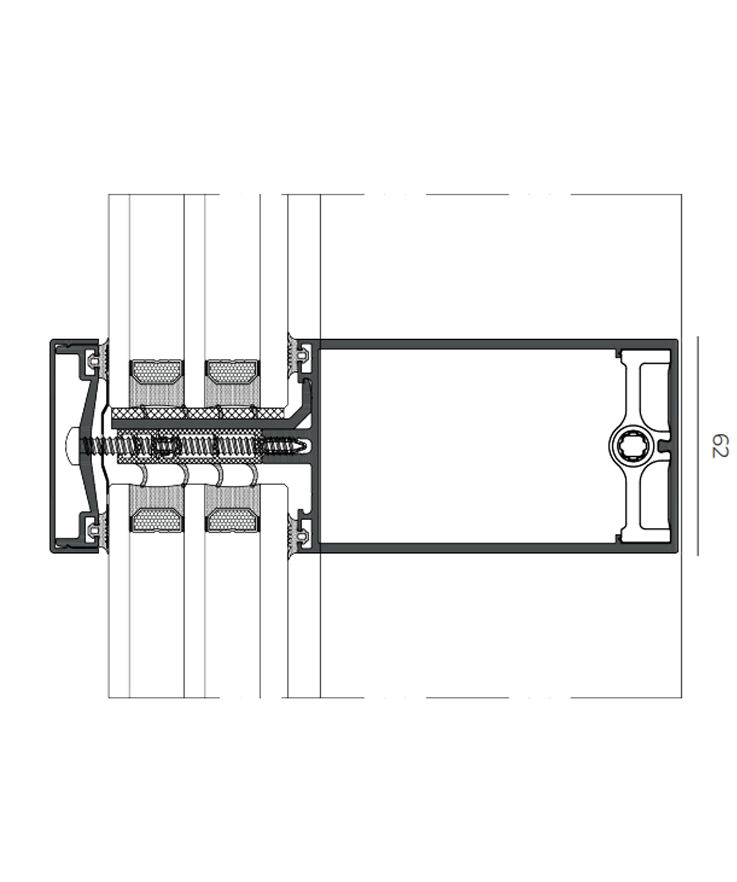

İç görünür kesit: Düşey kayıt 62 mm / Yatay kayıt 62 mm

Profil et kalınlığı: Düşey kayıt 2,5 ve 2,8 mm / Yatay kayıt 2,8 mm

Maks. ağırlık: 800 kg (sabit alanlar). Maksimum ağırlık ve ölçüler tipolojiye göre danışılmalıdır

Kapak seçenekleri: eliptik (100 mm), H tipi, dikdörtgen (14, 19 ve 100 mm) ve düz

Açılım seçenekleri TPH 62 Cephe

Açılım seçenekleri

Dışa açılan projeksiyon açıklığı

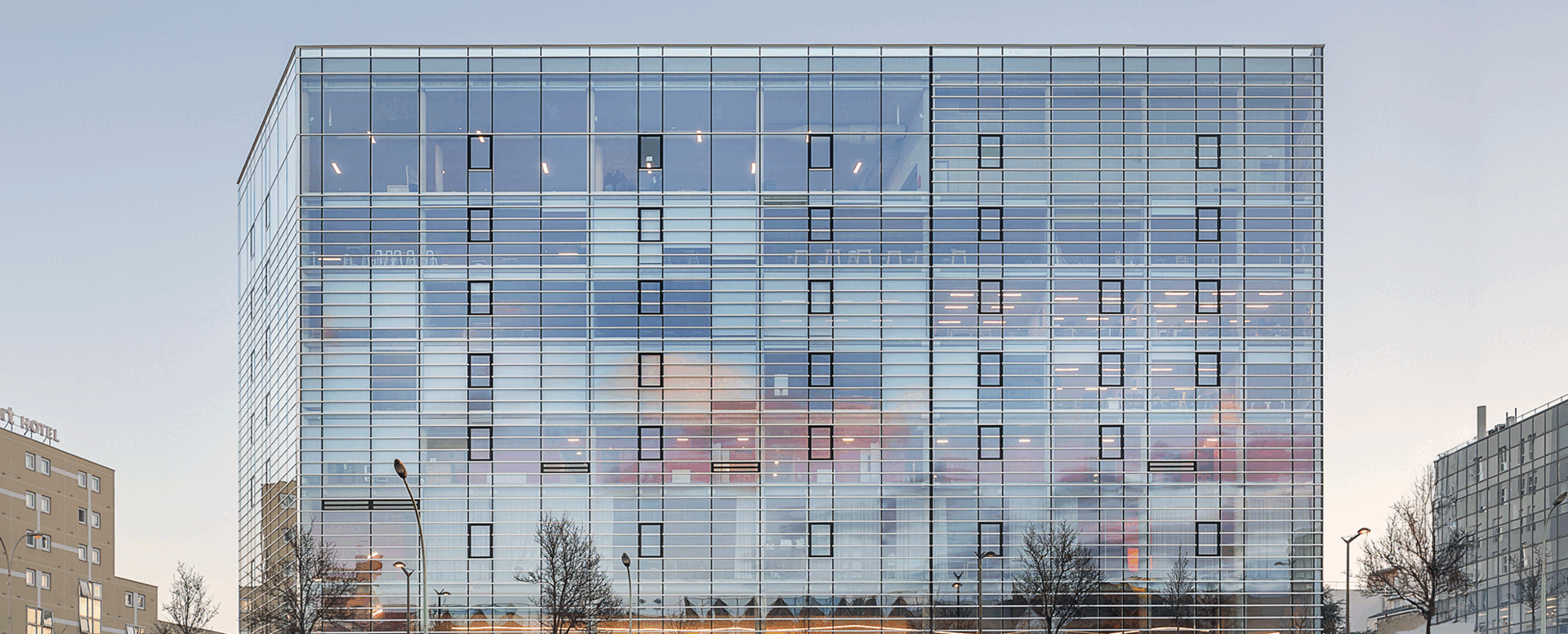

Sistem galerisi

Sistem galerisi

TPH 62 Cephe

TPH 62 Cephe

TPH 62 Cephe

TPH 62 Cephe

TPH 62 Cephe entegrasyonu için danışmanlık isteyin.
